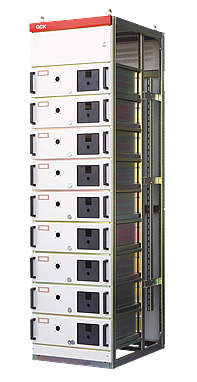

一、GCK柜體框架采用FA28，C型KS型材組裝而成，C型及FA28利用聯角板定位螺栓連接的無焊接結構，KS焊接面成。零部件的成型尺寸，開孔尺寸，設圖間隔實施模數化、FA28及KS模塊為E=20mm，C型材模數孔為E=25mm。柜架分成母線、功能單元、電纜三個相互隔離的區間，可防止事故擴展和便于帶電維修。

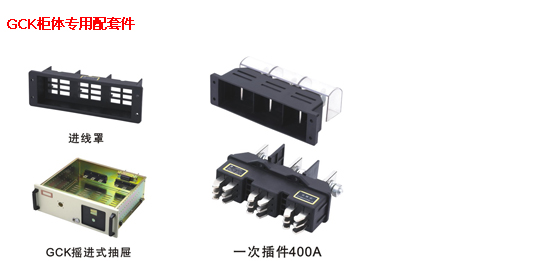

      二、我廠生產的GCK抽屜柜是參照原GCK-1的基礎上改進而成的，柜體的有效高度為1800mm，抽屜的高度模數為200、300、400、500、600及200/2，最多可裝入18個1/2×200抽屜。抽屜的安裝空間大且能滿足四級開關的要求。抽屜間隔垂直，母線室及電纜室均有效地隔離，以滿足用戶的要求。
